一、引言：
在供水工程中，為了維持恒壓供水和節能，除了不使用大桶槽和虛擬能源的節流閥外，還必須防止泵浦迅速停止循環而產生壓力。采用變頻器是一種很好的解決法，但控制需要技術。一般通過水泵變頻器由外部PLC或PID控制器接受運行指令，整合調整困難，耗時。SKI600系列泵變頻器使用內部泵的控制邏輯，大大簡化了供水系統的變速控制。
二、恒壓供水設備變頻調速特性
按照電機理論，電機轉速公式為：
p是電機的極數，s是轉差率，f是供電頻率，n是電機實際轉速。從公式中可以看出，電機轉速與頻率近似成正比，通過改變頻率可以平滑地調節電機轉速，從而可以連續方便地改變風扇的風量。風機是泵負載，屬于平方扭矩負載。其速度N，流量Q，壓力H，軸功率P有如下關系:Q∝n，H∝n2，P∝n3，即流量與速度成正比，壓力與速度平方成正比，軸功率與速度立方成正比。
從以上分析可以看出，通過改變電機轉速可以方便地改變風機的風量，保證空燃比的優化；通過改變電機的轉速，可以有效地保證系統的預期工作狀態，降低系統的電損耗。在監控系統中采用變頻技術(變頻器)具有以下優點:
（1）可以方便地實現電機的軟啟動和自由停止。電機通過變頻器或軟啟動從0-50 Hz緩慢啟動，減少了泵突然高速啟動的影響，減少了直接啟動時啟動電流對電網的影響。
（2）可以提高功率因數，提高電機供電質量，保證電機功率與實際負載匹配，達到系統節能運行的目的；
（3）可消除機泵的喘振現象，使機泵運行處于較好工況狀態；
（4）可方便地實現自動控制，使被調節量得到更平穩的調節，增強了系統的穩定性和可靠性。
使用變頻調速技術不僅調節方便，而且節能效果也是很明顯的，設電動機額定功率為PN，額定轉速為nN,轉速為n時實際輸出功率為P，則節能（用功率表示）△P可以表示為：
如取，則△P=0.67PN,即節能效果在理想情況下可達到67%，可見只要采用變頻調速技術，用變頻調速其節能效果是很顯著的。

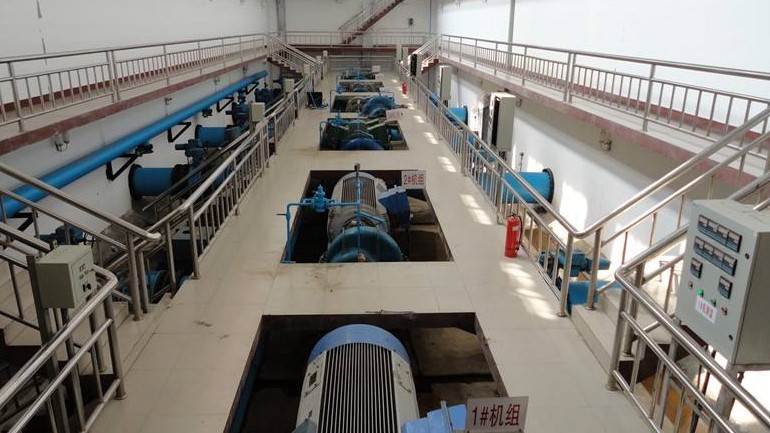

三、基于變頻調速的恒壓供水控制系統

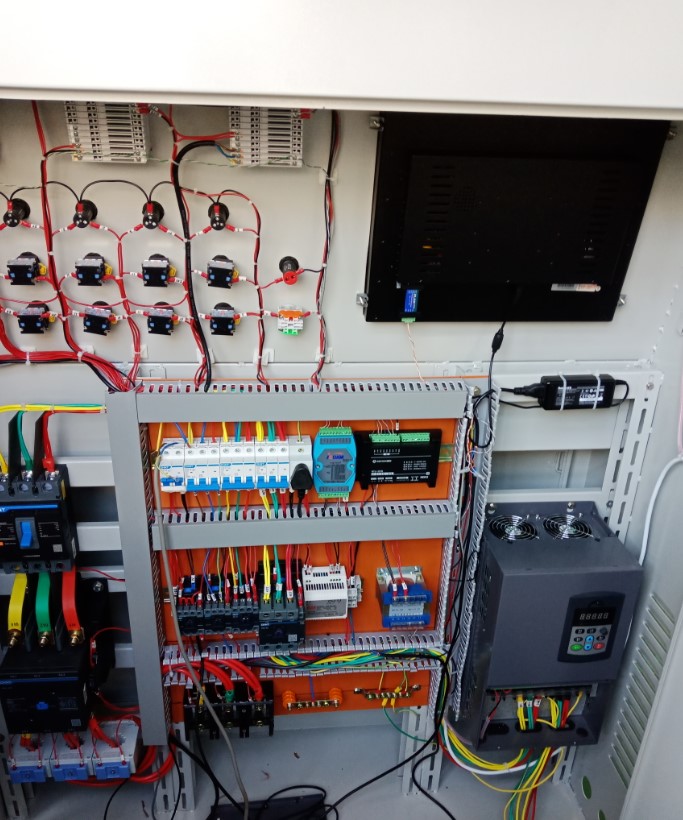

基于變頻調速的恒壓供水控制系統，其壓力及流量是泵浦控制的兩個重要參數?？山柚鷫毫蛄髁總鞲衅骰貍鞯碾妷夯螂娏餍盘柍掷m(xù)跟蹤壓力及流量，泵浦按預先設定的運轉方式工作或停止,可大幅度節電并延長馬達及泵浦的使用壽命?？刂贫嗯_泵浦為了提高流量，可使用一臺以上泵浦組成控制系統，SKI600系列水泵變頻器可使用內建
Relay(或選購Relay卡)必要時控制額外泵的啟動或停止，以保持恒壓。SKI600系列水泵變頻器參數的特別設置，可防止擾人的開開停停，提供泵浦之間平順的轉移及維持壓力在容許的誤差范圍。
變頻器可以控制電機驅動的泵浦，內部建設的小速度設定點可以滿足深井泵電機廠家的低速度要求。使用V/F曲線，提供低速達到99%的額定扭矩，提供正排量泵浦低速時所需的扭矩，使用者不需要增加變頻器和電機容量，使用Line-shaft透平泵時可以消除危險扭矩。
