在調試變頻器我們需要注意的四個基本步驟:

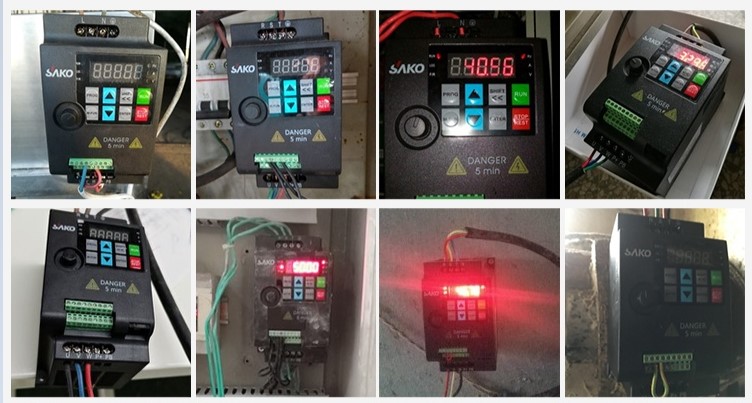

一、變頻調速裝置空載通電檢查
1.將接地端子接地。
2.通過漏電保護開關將電源輸入端連接到電源。
3.檢查顯示器的出廠顯示是否正常。如果不正確，請嘗試更改重置操作。如果仍然不正確，應該返回。
4.熟悉操作鍵。

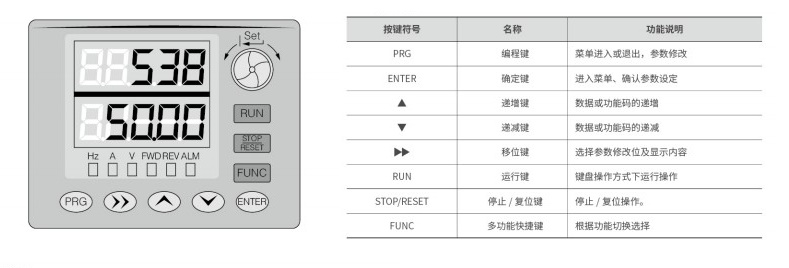

變頻調速裝置大部分都會有六個鍵，如運行、停止、程序、數據/輸入、增加(向上、▲)和減少(向下、▼)等。各品牌的產品在操作鍵在外觀與功能上可能會有一定的差異，但在功能的定義上是基本相同。此外，部分品牌的產品會有額外的功能鍵，如監視器(MONTOR/DISPLAY)、復位(RESET)、點動(JOG)和移位(SHIFT)。
二、帶電機空載運行
1.設定電機的功率和極數，需要綜合考慮工作電流的大小。
2.設置最大輸出頻率、基頻和轉矩特性。V/f型的選擇包括最高頻率、基本頻率和扭矩型。最大頻率是變頻電機系統能夠運行的最高頻率。由于設備本身的最大頻率可能較高，當電機的最大允許頻率低于最大頻率時，應根據電機及其負載的要求進行設置?；l是變頻調速裝置對電機進行恒功率控制和恒轉矩控制的分界線，應根據電機的額定電壓來設定。扭矩類型是指負載是恒定扭矩負載還是可變扭矩負載。
用戶可以根據操作說明中的電壓/頻率類型圖和負載特性，選擇其中一種類型，有多條V/f曲線供用戶選擇。用戶在使用時應根據負載的性質選擇合適的V/f曲線。如果是風扇和泵負載，變頻調速裝置的扭矩操作代碼應設置為可變扭矩和降低扭矩操作特性。為了改善變頻調速裝置在啟動時的低速性能，使電機的輸出轉矩滿足生產負荷啟動的要求，需要對啟動轉矩進行調整。在異步電機變頻調速系統中，轉矩控制比較復雜。在低頻帶，電阻和漏抗的影響不容忽視。如果V/f保持不變，磁通量會減少，從而降低電機的輸出扭矩。因此，應在低頻帶對電壓進行適當補償，以提高轉矩。一般變頻調速裝置由用戶手動設置和補償。
3.將變頻調速裝置設置為自己的鍵盤操作模式，按下運行鍵和停止鍵，觀察電機能否正常啟停。
4.熟悉變頻調速裝置故障時的保護碼，觀察熱保護繼電器的出廠值，觀察過載保護的設定值，必要時可以修改。變頻調速裝置的用戶可以根據變頻調速裝置的操作說明設置變頻調速裝置的電子熱繼電器功能。電子繼電器的閾值定義為電機與變頻調速裝置額定電流之比，通常用百分比表示。當逆變器的輸出電流超過其允許電流時，逆變器的過流保護將切斷逆變器的輸出。因此，變頻調速裝置的電子熱繼電器的最大閾值不超過變頻調速裝置的最大允許輸出電流。
三.有載測試運行
1.手動操作變頻調速裝置面板的運行停止按鈕，觀察電機的停止過程和變頻調速裝置的顯示窗口，看是否有異常。
2.如果開始了。電機停止時，若變頻調速裝置有過流保護動作，應重新設置加減速時間。電機在加速和減速期間的加速度取決于加速扭矩，而逆變器在啟動和制動期間的頻率變化率由用戶設置。如果電機的轉動慣量或電機的負載發生變化，電機按照預設的頻率變化率進行加速或減速，則可能存在加速轉矩不足，導致電機失速，即電機轉速與變頻調速裝置輸出頻率不協調，可能造成過流或過電壓。因此，需要根據電機的轉動慣量和負載合理設置加減速時間，使變頻調速裝置的頻率變化率與電機轉速變化率相協調。檢查此設置是否合理的方法是先根據經驗選擇加減速時間，如果啟動過程中有過流，可以適當延長加速時間；如果制動過程中出現過電流，應適當延長減速時間。另一方面，加減速時間不宜設置太長，會影響生產效率，尤其是頻繁啟動和制動時。
3.如果變頻調速裝置在限定時間內仍被保護，則啟停運行曲線應由直線變?yōu)镾形、U形線或反S形、反U形線。當電機負載慣量較大時，啟停時間應較長，應根據其負載特性設定運行曲線類型。
4.如果變頻調速裝置仍有運行故障，盡量增加最大電流的保護值，但保護不能取消，至少要留有10%-20%的保護余量。
5.如果仍然出現變頻調速裝置運行故障，應更換初級功率較高的變頻調速裝置。
6.如果變頻調速裝置在啟動時驅動電機達不到預設速度，可能有兩種情況:
(1)系統發生機電共振，可以從電機運轉的聲音來判斷。通過設置頻率跳變值，可以避免諧振點。一般變頻調速裝置可以設置三個跳變點。V/f控制變頻調速裝置驅動異步電機時，在某些頻段，電機的電流和速度會振蕩，嚴重時系統無法運行。即使在加速過程中，電機也會因過流保護而無法正常啟動，在電機輕載或轉動慣量小的情況下更為嚴重。普通變頻調速裝置都有跳頻功能，用戶可以根據系統振蕩的頻點在V/f曲線上設置跳點和跳寬。當電機加速時，可以自動跳過這些頻段，保證系統正常運行。
(2)電機的扭矩輸出能力不夠。不同品牌的變頻調速裝置有不同的出廠參數設置。在相同條件下，電機的承載能力不同，這也可能是逆變器控制方式不同造成的?；蛘咭驗橄到y(tǒng)的輸出效率不同，承載能力也會不同。在這種情況下，扭矩提升值可以增加。如果沒有，可以使用手動扭矩提升功能。不要設置太高，此時電機溫升會增加。如果仍然不起作用，應該使用新的控制方法。
四、變頻調速裝置與上位機連接，對系統進行調試。
在通過人工完成基本設定后，如果系統中有上位機，則將變頻調速裝置的控制線直接連接到上位機的控制線，從而改變變頻調速裝置的操作方式。變頻調速信號接收端根據主機系統的需求，設定0-5 V或0-10 V，變頻調速裝置對模擬頻率信號采樣的響應速度。如需增加監測表頭，應選擇模擬量輸出的監控量，調節變頻調速裝置輸出端的輸出端。
