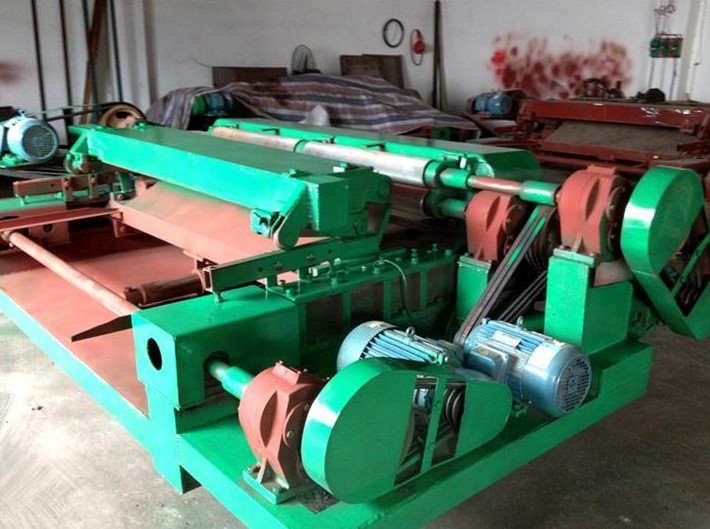

一、無卡式旋切機說明
如今的現代化生活水平隨著不斷的提高，促進在建材與家具和裝潢等行業的空前發展。同時也促進了人造板、膠合板等制造技術的長足發展，國內對木材旋切設備的需求與日俱增。但是，目前國內使用的旋切機設備相對落后，自動化程度較低，生產效率較低。所以新型旋切機設備的研制成為企業改善生產效率目標的關鍵點。
傳統的木材旋切機是有卡軸旋切結構，利用卡爪夾持待加工圓木的兩端，對于直徑較小的圓木，由于兩邊的卡爪作用，使得圓木的受力不均勻，中間的剛性較弱，會發生讓刀和調刀現象，加工出來的板材厚度誤差較大。新型電控變頻無卡軸在線旋切機利用無卡軸對輥取消卡軸，圓木無需卡軸卡緊，無需進行定心，圓木的裝夾不受芯材質量的影響，并利用相關的機電控制技術合理調整控制旋切機的旋切速度和剪切速度，生產厚度均勻，長度規格統一的合格木板，在滿足木材加工精度的前提下，提高木材的加工效率和使用效率。
二、系統簡介
選用三科SKI600重載變頻器(標配通訊組件)。
總控系統是旋切機設計的核心部件，是反應旋切機旋切精度和實時在線控制的關鍵系統。其構成主要有：控制系統核心可編程控制器PLC，可實現旋切速度控制的變頻器，RS485接口和限位、緊急開關等。
而圓木在旋切加工過程中的各個開關量以及數據存儲傳送通過PLC進行邏輯控制，進給量通過在線傳感器轉換成脈沖量反饋到PLC，由PLC計算出其相應的頻率，PLC通過RS485接口與變頻通訊，進給驅動電動機對于給定的對應頻率，實現對旋切加工的實時動態調速，進給速度再通過檢測反饋系統反饋到PLC控制，進給系統的正反轉控制也是通過PLC的集成控制來完成，控制系統通過頻率脈沖輸入信號，實現對旋切過程的實時在線變頻控制。示意圖如下圖所示：

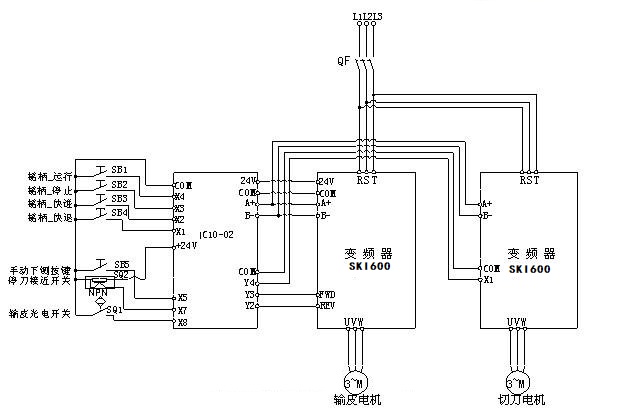

旋切機控制盒與變頻器的接線圖
三、方案優勢
設備經由通用變頻器的變頻改造方案后具備了高精準，操作人性化設計，木材利用效率高等特點。既節約了圓木等材料消耗，還有效提升了生產效率。
