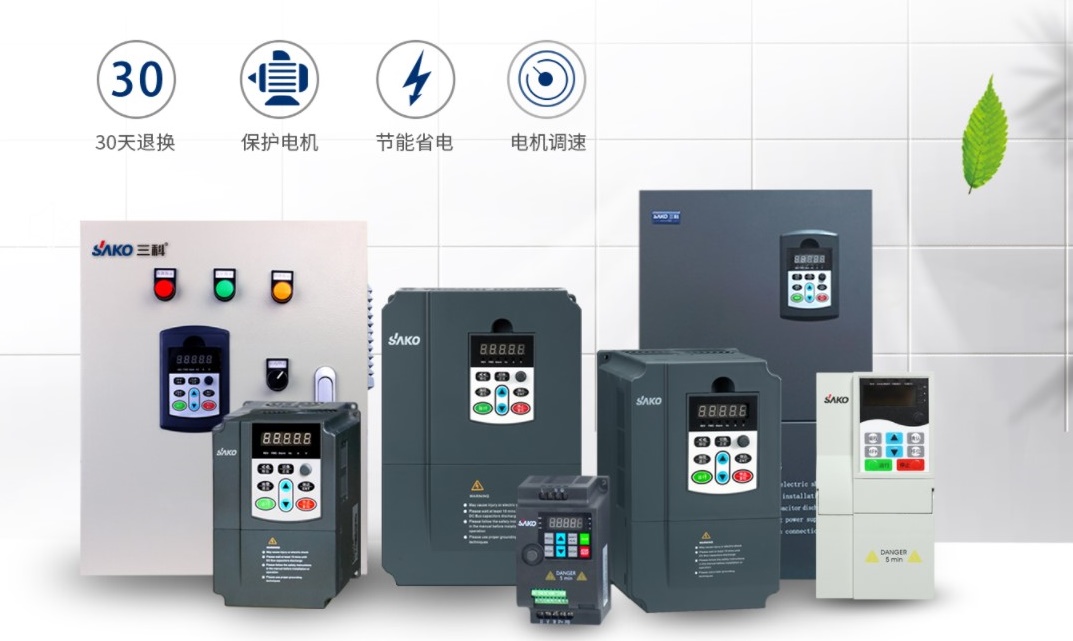

變頻器（以下簡稱VFD）是利用功率半導體器件的通斷作用，將工業頻率的電源轉換成另一種頻率的電能控制裝置。簡單來說，VFD就是一個功率轉換裝置。也可以一般理解為將工頻功率(50Hz或60Hz)轉換成各種頻率的交流功率，實現電機變速運行的裝置。
VFD主要結構包括了整流器、濾波器、逆變器、制動單元、驅動單元、檢測單元和微處理單元。
一、變頻調速的節能
1)采用變頻調速后風機和泵類負荷的節能效果最明顯，節能率可達20% ~ 60%。這是因?yàn)轱L(fēng)扇和泵的功耗與速度的三次方成正比。當用戶所需的平均流量較小時，風機和水泵的轉速較低，節能效果也相當可觀。然而，當使用傳統的擋板和方法來調節流量時，功耗沒有太大變化。由于此類負載較多，約占交流電機總?cè)萘康?0% ~ 30%，其節能意義重大。
2)對于一些低速運行的恒轉矩負載，如輸送帶，變頻調速也能節能。此外，能耗大的電機(如繞線轉子電機等。)和那些效率低的(如龍門刨床等。)采用變頻調速，節能效果也很明顯。
二、調速在電機運行中的優勢
1)變頻調速可以輕松實現電機的正反轉。只有改變逆變管的開關順序才能實現輸出換向，不存在換向不當燒壞電機的問題。
2)變頻調速系統的啟動多從低速開始，頻率較低。加減速時間可以任意設定，所以加減速時間相對平緩，啟動電流小，可以進行更高頻率的啟停。
3)變頻調速系統制動時，可以利用自身的制動電路消耗機械負載對制動電阻的能量，也可以反饋給供電電網。但是需要增加特殊的附件反饋到電網，導致投資大。此外，還具有DC制動功能。當需要制動時，可以向電機施加DC電壓進行制動，因此不需要額外的制動控制電路。
4) DC電機可以用VFD代替，然后用感應電機。與DC發動機相同，不需要電刷、滑環等。并且具有優異的可維護性和耐環境性。
5)可以并行運行，控制多臺發動機
6)軟啟動、軟關閉，電機加減速時間可任意調節。
7)降低啟動電流。通過VFD軟啟動和軟關斷啟動電機時，啟動電流可降至額定電流的1.5~2倍。一般直接啟動時，有6倍于額定電流的啟動電流流過，因此會給電機頻繁運行/停止帶來負荷。
8)拾波制動便于電制動。
三、以提高技術水平和產品質量為目的的應用
除了在風機、泵類負載中應用變頻調速外，還可廣泛應用于傳動、纏繞、提升、擠壓、機床等各種機械設備控制領域。它可以提高奇特收率，延長設備的正常工作周期和使用壽命，簡化操作和控制系統，甚至改變?cè)械墓に囈?guī)范，從而提高整個設備的控制水平。
選擇配置時，很難完全掌握負載特性。
1.確認負載特性，如負載類型、速度和性質；
2.確認是否為連續運行、長時間運行、短時間運行等運行特性；
3.確定最大消耗輸出值和額定輸出值；
4.確認最高轉數和額定轉數；
5.確認速度控制范圍；
6.確認負載、電流、電壓、頻率、溫度等的變化。
7.確認所需的控制精度；
8.確認制動方法；
9.確認輸入功率配置，即從速度-扭矩特性、過載能力、額定時間、起動扭矩、額定輸出值、運行方式、控制方式、轉數、效率-功率等因素中選擇容量。
然而，以上述方式選擇合適的變頻器品牌產品以及相應的配置并不容易。所以普通用戶可以根據電機配置選擇VFD。首先選擇配置電壓(220伏、380伏、440伏)，然后根據發動機容量(千瓦)選擇逆變器容量。一般起動扭矩和負荷較小的產品，如風扇、泵等，采用1: 1容量的電機和VFD；用于電梯、起重機等。需要更大扭矩和更大負載的，選擇比電機容量高一級的VFD。
