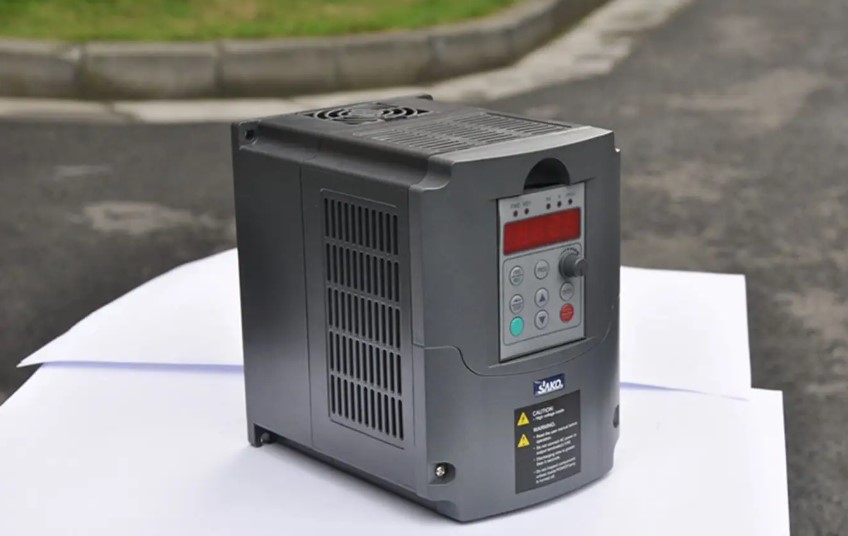

今天杭州三科就來講解一下小功率變頻器（以下簡稱-VFD）的保養方法，那么小功率VFD是什么呢？200v VFD，常見的，基本上可以算是小功率，因?yàn)橐话銖S家的單相VFD，最大功率在2.2KW左右；對于或小于7.5KW以下的，稱為低功耗VFD；11KW及以上，稱為中高功率。
低功率VFD大部分模塊都是3相整流器部分損壞，部分igbt變流管損壞，但一般來說，如果沒有完全損壞，可以用外接整流器代替功率模塊整流器來修復VFD。
一.觀察您得到的故障VFD一般電源模塊塌陷VFD可以在模塊后蓋上找到，模塊內絕緣膠溢出。然后用萬用表測試模塊，確認整流器壞了，逆變器輸出部分正常。
二.確認故障位置后，清理VFD尤其是檢查和清潔冷卻風扇，因?yàn)閂FD的許多電源模塊由于風扇損壞或空氣管道被灰塵堵塞而過熱。
三.普通鋼鋸的鋸片折斷后，橫截面變窄，磨成刀片狀。用接地鋸條切斷三相電源端子到模塊的三根電源線，使三相電源與故障整流器分離。
四.用鋸條分別從模塊和電源板之間切斷模塊中整流器的正極引線P和負極引線N，使故障整流器的DC引線與負載分離。以上兩步是將故障整流器從原電路中分離出來。從身體上切除病變類似于外科手術。
五.從電源板上的模塊引出的DC電源的正負極使用兩根0.3-0.5米長的塑料軟銅線，紅色和黑色。線徑根據功率來定，我用的是1.5平方的線。用電烙鐵將紅線焊接到正極，黑線焊接到負極，便于區分，防止接線錯誤。然后將紅黑線引出VFD shell。
六.為了確認負載電路中沒有短路，使用萬用表1k測量電路的電阻。將萬用表黑色表筆連接到紅線VFD DC正極，紅色表筆連接到黑線VFD DC負極。測量時，DC電阻擺至0，然后緩慢擺回，電阻約為100k以上。相反，當調整探頭時，DC電阻也擺動到0，然后又?jǐn)[動回來。然而，由于回路中二極管的pn結，探頭將保持在大約400歐姆。如果測量是以上結果，說明回路沒有問題。
七、將外接整流模塊焊出三根電源線，準備接380v電源，將線徑相同的紅黑線分別焊在整流模塊的正負端子上。(我用的整流模塊中間有一個固定用的圓孔，所以我把它固定在VFD的鋁底座邊上，既影響美觀又能為整流模塊散熱)
八.將焊接整流模塊的正負極線與VFD相同顏色的正負極線連接。注意不要接錯正負極！否則VFD會瞬間燒壞。我吃過這個虧！
九。最后，各連接接頭絕緣處理好之后，就可以發VFD。先空載做空載試驗。為了保險起見，我在三相交流電源中串聯了三個100w的白熾燈泡，這樣在短路的情況下，不會有很大的短路電流。正常情況下，通電后，三個燈泡會被VFD的電容充電后熄滅。切斷充電電阻的繼電器in VFD會接合并給出答案，然后面板操作器顯示，風扇轉動并發出嗡嗡聲。
十.將VFD的控件設置為
面板控制、調整面板頻率變化正常，用萬用表VFD測得輸出電壓隨頻率增加而增加且三相平衡。
十一.接一個1kw左右的三相電機進行負載測試。如果電機功率大，會受到串聯燈泡壓降的影響。VFD將顯示低電壓警報。運行半小時后無異常，可現場安裝使用。
VFD在某些方面類似于軟啟動器的使用，但軟啟動器的價格優于VFD。主要經營高低壓軟啟動器和VFD，等。
