1 引言
隨著我國的聚酯纖維行業迅速的擴大，滌綸短纖維等相關產品開始轉向規模化、低成本、國產化、產品多樣化方向拓展。而聚酯纖維工業，則從50年代開始研究短纖維到70年代末開始從國外引進成套生產技術設備，在短時間內促進工業發展的快速化方面取得了傲人的成績。
2 七萬噸直紡滌綸短纖維生產工藝
2.1 生產工藝流程
熔體自聚合釜出口—增壓泵—過濾器—聚合物熱交換器—熔體分配器—靜態混合器—冷凍閥—紡絲箱體—紡絲計量泵—紡絲組件—中心吹風筒—紡絲上油—卷繞集束—卷繞牽引機—喂入輪—盛絲桶—后紡集束裝置—導絲機—浸漬浴槽—一道牽伸機—水浴牽伸槽—二道牽伸機—蒸汽加熱箱—緊張熱定型Ⅰ—緊張熱定型Ⅱ—緊張熱定型Ⅲ—油劑噴林—三道牽伸機—疊絲機—三棍牽引機—張力架—蒸汽預熱箱—卷曲機—鋪絲機—上油裝置—松弛干燥機—張力機—切斷機—打包機
2.2 工藝裝備簡介
（1） 熔體輸送系統機構：熔體冷卻器；熔體分配器；靜態混合器；熔體過濾器。
（2） 熔體保溫系統：熔體自聚合釜出口至熔體分配器采用液相熱媒循環系統，熔體分配器與紡絲箱體共用同一汽相熱媒系統。
（3） 紡絲計量泵和組件：計量泵臥式安裝；組件采用下裝式。
（4） 前紡絲束冷卻：由中心向外吹的環型冷卻。
（5） 紡絲上油:單側夾縫式上油器。
（6） 卷繞牽引喂入：6棍牽引機加葵花喂入輪。
（7） 后牽伸：第一段油浴加熱；第二段蒸汽加熱。
（8） 卷曲：張力檢測+蒸汽加熱+機械卷曲+熱空氣鏈板干燥。
（9） 后紡聯合機傳動：采用單機變頻調速，現場集中控制。
（10）打包裝置：采用HV809型打包機。
3 滌綸短纖維自動控制系統組成
3.1 前紡自動控制系統（自熔體增壓泵至盛絲桶往復裝置）
該系統采用了自動控制單元，控制相對獨立、設備可靠性高、響應速度快。由變頻器，操作界面，通訊系統，中央控制系統等組成。而根據相應的總線要求，留有與工作站通訊網絡相連接的軟硬件接口，可通過工作站對以上設備進行監控。
3.2 后紡自動控制系統（自后紡集束裝置至打包裝置）
打包裝置采用HV809型打包機。由于化纖短纖維松散，比重輕，要多次計量壓緊后才能打成一包的特點，因此打包計量控制器既要滿足這些特點，并提供相應控制信號給打包機的PLC和相關的執行機構，故采用先進的進口稱重傳感器、計量儀表、PLC及觸摸屏構成。

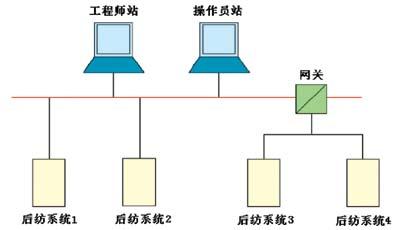

后處理聯合機控制系統（自后紡集束裝置至松弛干燥機裝置），基于現場總線的分布式控制系統，通過DeviceNet與Logix5555 PLC，實現全數字化，全現場化，現場智能控制，然后進行設備中央集中監控。后紡自動控制系統網絡配置圖（見圖1），圖中工程師站和操作員站在中央監控室；
圖1 后紡自動控制系統網絡配置圖
