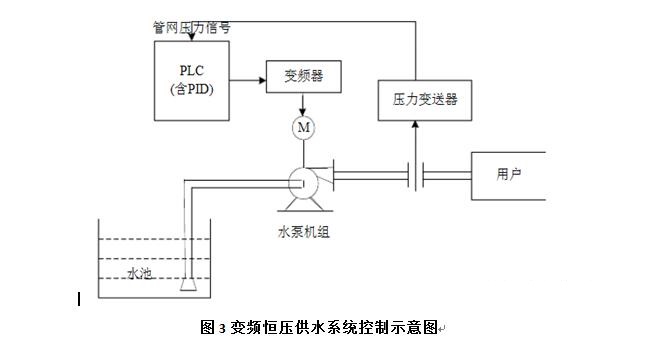

一個變頻恒壓供水系統的完整的閉環調節系統主要是有可編程控制器、變送器、變頻器和水泵機組等一起組成。
由上圖可以看出，系統可分為：執行機構、信號檢測機構、控制機構三大部分，具體為：
1、執行機構：
由一組水泵組成了執行機構的主體，用戶管網的水則是通過它們將水供入，變頻泵是由變頻調速器控制，控制變頻調速的水泵，用以根據用水量的變化改變電機的轉速，以維持管網的水壓恒定。
2、信號檢測機構：
在控制系統全過程中，必須檢驗的信號包含管道網壓力信號、蓄水池水位線信號和報警信號。管網水壓信號反映了用戶管網的水壓值，是恒壓供水控制的主要反饋信號。該信號為模擬信號，讀入可編程控制器時需要模數轉換。
此外，為了提高系統的可靠性，需要對供水系統的上限壓力和下限壓力進行測試，測試結果可以作為數字輸入發送給plc；水箱的水位信號反映水泵的水源充足，當信號有效時，控制系統必須進行保護控制，以防止水泵抽空和損壞電機和水泵。這個信號來自安裝在水箱中的液位傳感器；報警信號反映系統的正常運行，是否泵過載，變頻器是否異常，信號是開關信號。
3、控制機構：
供水控制系統一般安裝在供水控制柜內，供水控制柜包括三部分:供水控制器(可編程控制器系統)、變頻器和電氣控制設備，是作為整個變頻恒壓供水控制系統核心的供水控制器。供水控制器直接采集系統中的壓力、液位和報警信號，分析來自人機界面和通訊界面的數據信息，實現控制算法，獲得執行器的控制方案，通過變頻調速器和接觸器控制執行器(即水泵機組)；變頻器是控制水泵速度的單元，它跟蹤供水控制器發出的控制信號，改變調速泵的運行頻率，完成調速泵的速度控制。
總結
經過調試測試，水泵變頻器采用直接轉矩控制技術，具有效率高、節能、壓力穩定、運行可靠、操作簡單、占地面積小、噪音低、無污染、投資少、效益高等優點。它能很好地實現恒壓供水系統的節能方案，實現機組供水和能耗之間的最佳性價比。
