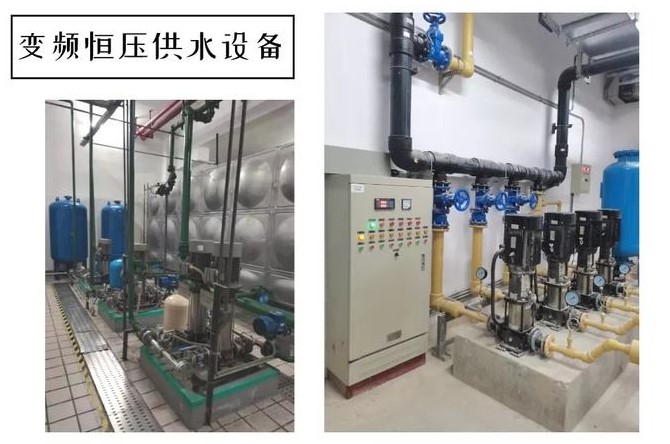

隨著變頻技術的發展和人們對飲用水水質要求的不斷提高，變頻恒壓供水系統以其環保、節能、優質的供水質量被廣泛應用于多層住宅小區和高層建筑的生活及消防供水。變頻恒壓供水調速系統可以實現泵電機的無級調速，根據用水量的變化自動調整系統的運行參數，并在用水量變化時保持水壓恒定以滿足用水需求。是當今最先進、最合理的節能供水系統。
在供水系統中，通常對流量進行控制，常用的控制方法有閥門控制法和速度控制法。閥門控制方式是通過調節閥門開度來調節流量，泵電機轉速不變。因為實際需水量是變化的，如果閥門開度在一段時間內保持不變，必然會導致超壓或欠壓。調速法是通過改變泵電機的轉速來調節流量，而閥門開度不變，就是通過改變水的動能來改變流量。變頻調速供水方式屬于速度控制。其工作原理是根據用戶用水量的變化自動調節水泵電機的轉速，使管網壓力始終保持恒定。當用水量增加時，電機加速，當用水量減少時，電機減速。
PLC在恒壓供水系統中的應用實例

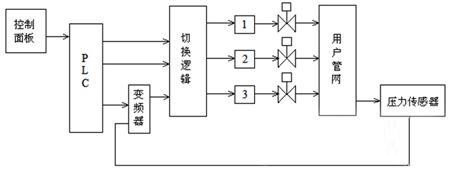

plc恒壓供水系統示意圖
如上所示，整個系統由三臺水泵、一臺變頻器、一臺PLC、一個壓力傳感器和幾個輔助部件組成。三臺泵的出水管上各裝有一個手動閥，用于維護和調節水量，三臺泵協調工作，滿足供水需要；變頻供水系統中檢測管道壓力的壓力傳感器一般采用電阻傳感器(反饋0 ~ 5V電壓信號)或壓力變送器(反饋4 ~ 20 mA電流)；變頻器是供水系統的核心。通過改變電機的頻率，可以實現無級調速、無波動穩壓的效果和功能。
從上可以看出，變頻調速恒壓供水系統由執行機構、信號檢測、控制系統、人機界面、報警裝置等組成。
PLC在系統中的作用是控制交流接觸器組在工頻和變頻之間切換，調節水泵的工作量。

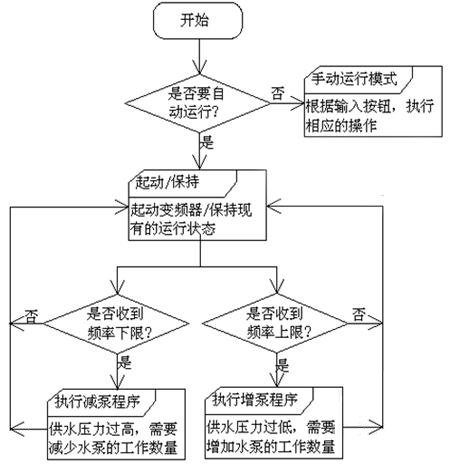

plc恒壓供水系統控制流程圖
系統啟動后，檢查是自動運行模式還是手動運行模式。如果是手動操作模式，就手動操作。人們可以根據自己的需要操作相應的按鈕，系統會根據按鈕進行相應的操作。如果是自動運行模式，系統會根據程序和相關的輸入信號進行相應的操作。
手動模式主要用于解決系統錯誤或設備問題。另外，為了防止PLC故障造成系統停機，手動控制沒有進入PLC程序，這樣更有利于系統的升溫。在自動運行模式下，如果PLC接收到頻率上限信號，將執行增泵程序，增加水泵的工作量。如果PLC接收到頻率下限信號，將執行減泵程序，減少水泵的工作量。如果您沒有收到信號，您將保持當前的操作狀態。
plc恒壓供水系統與普通供水方式相比，可節電50%以上。一般用于生活用水的二次加壓，工作時對市政管網供水壓力不產生壓降，需要變頻調速技術、智能控制技術等多種技術。
