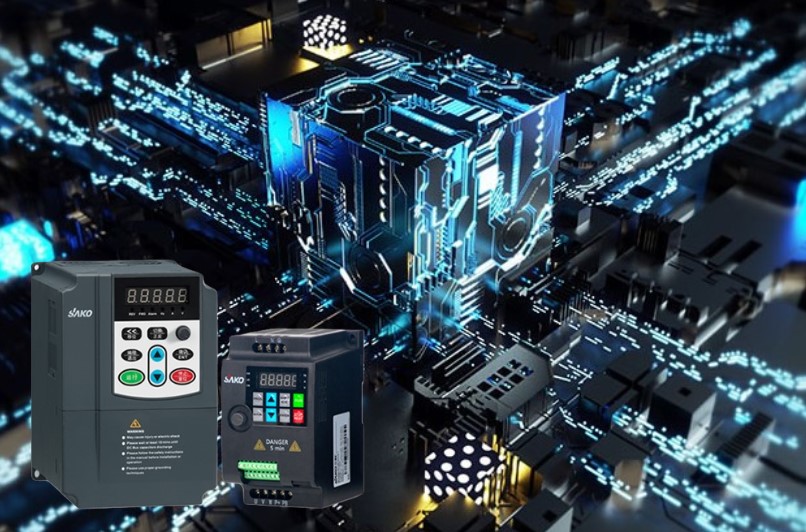

在變頻器(Variable-frequency Drive，VFD)的控制中，電流傳感器是保證變頻驅動性能的關鍵部件。目前市場上的一些VFD出現故障，大多是因為電流傳感器損壞或者使用不當。下面，邊肖將向您介紹電流傳感器在VFD中的應用。
電流傳感器一般配有相應的電源12V和15V調理電路構成電流采樣模塊，將三相定子電流轉換成基本的二進制碼，提供電流的及時信息，完成電流環的調整。本系統采用三個模塊(有的VFD廠家也用兩個，第三個由算法完成)分別檢測A、B、C相電流。電流信息通過采樣電阻轉換成電壓信息，再通過VFD主控芯片中的AD轉換模塊轉換成數字信號。經過數字濾波和縮放后，它為電流環路調節提供電流反饋信息。
電流傳感器將電流信息轉換成電壓信息，另外，LEM檢測到的信號要轉換成適合控制芯片的電壓范圍。首先將電壓信號轉換成對稱的正負電壓，然后提供相應的偏移，將其轉換成適合控制芯片的電壓范圍。所有三相電流A、B、C均被采樣，通過檢測模塊后存儲在主控系統相應的寄存器中。
一般采用三線制，電機定子三相電流之和等于零。LEM元件對三相電流A、B、C進行采樣，檢測模塊后的轉換結果作為檢測三相電流不平衡率的依據。此外，在逆變器輸出切斷后，可利用LEM元件檢測A、B、C三相的電流，從而判斷功率模塊是否可靠關斷，消除安全隱患。
在實際應用中，這種傳感器有許多特點。主要包括:
過載能力強:初級電流過載時能自動保護，即使過載電流是額定值的二十倍也不會損壞傳感器；
原邊和副邊之間的電容很弱，在很多應用中，模式電壓的影響可以忽略。
靈敏度高:能分辨高分量上的微弱信號，如幾百安培的DC上幾毫安的交流分量；
高可靠性:故障率λ= 0.43×10-6/h；抗外界磁場能力強:經過實驗，在距離傳感器5 ~ 250 px處，由于雙倍工作電流產生的磁場干擾，本身誤差≤0.5%。
它可以測量任何波形的電流，如DC、交流、脈沖波形等。，甚至測量瞬態峰值。
一次側電路和二次側電路完全高度絕緣，絕緣耐壓一般為3 ~ 6 kV，特殊要求可達6 ~ 50kv；
測量精度高:在工作溫度范圍內精度優于10%，適用于任何波形的測量；
良好的線性度:優于0.5%；
良好的動態性能:響應時間小于1μs，跟蹤速度di/dt高于50A/μs；
工作頻率帶寬:在0(DC)~ 100 kHz范圍內精度可達1%，在0 ~ 5 kHz范圍內精度可提高到0.5%；
實踐證明，由電流傳感器和調理電路組成的電流檢測環節完全可以滿足VFD閉環控制的電流檢測要求。
