本文將以杭州三科的SKI600系列重載變頻器在折疊機上應用為例，為大家介紹三科變頻器在為設計折疊機變頻改造方案。
一、引言
折疊機是將面巾的半成品卷裝加工成袋包裝的重要設備。常有恒張力放卷，整卷，印，折，剪等部分組成。其中電氣部分主要控制折紙機主機的速度，放卷過程中的恒張力控制。低檔折紙機一般采用氣動張力，由于張力控制精度低、波動大，所以只能生產出一些精度不高、無印花面巾紙。而且高級紙巾由于其生產要求精度高，而且需要套色印刷，因此要求張力恒定。以往高精度折紙機一般采用直流調速系統進行控制，但是該系統的維修費用較高，且故障率也是居高不下，嚴重影響生產進度，迫切需要對其進行改造。
二、應用現場狀況介紹：

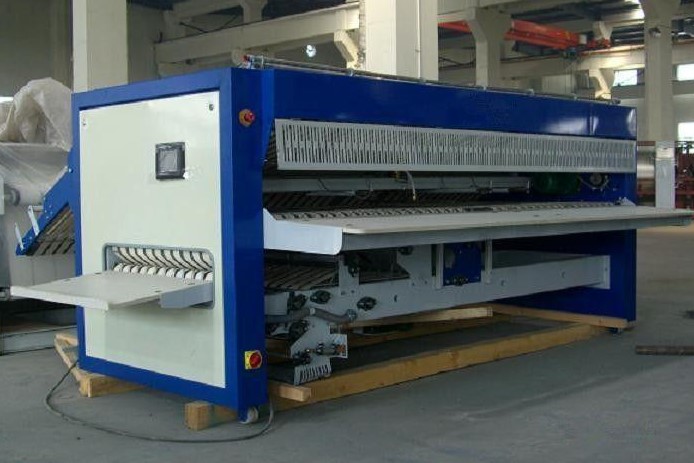

廣州開發區某紙巾廠折紙機采用倫茨直流調速器，控制直流電機。倫茨直流調速器通過測速電機檢測實際電機轉速，以提高電機控制精度。使用張力傳感器和張力控制器來控制直流調速器，保證系統張力穩定。因直流電機本身存在換向器，其制造復雜，價格較高。直流調速系統因設備老舊，故障頻繁，嚴重影響了生產進度。且維護費用昂貴，每年維修費用與改造一套交流調速系統價格接近。所以客戶一直有意將原直流系統改為交流調速系統。下圖為廣州開發區某紙巾廠機器現場圖片：
現場使用了一臺12.5KW直流電機作為主機拖動設備的印刷、套色、壓花、折紙、剪紙等滾筒運轉，使用一臺2.5KW直流電機作為恒張力放卷控制電機（從機），并配有測速電機，將實際電機速度反饋給直流調速器。張力傳感器將張力信號轉換為0-10V模擬量信號，反饋給張力控制器，由張力控制器根據張力情況實時控制直流調速器。同時設備要求主機在調速時，從機要跟隨主機加減速，并且在加減速過程中，必須保持張力恒定。
三、改造方案
主機改由交流15KW電機拖動，選用SVF-EV系列變頻器一臺控制主電機。主機設為雙信道速度疊加。在運行準備階段當運行信號接通后，主機變頻器先以低速5.00Hz運行，此時工人對設備的機械部分進行調試。調試結束后，合上加速開關，加速電位器切入調節主機速度。主機將輸出頻率通過A02口4-20mA信號實時傳輸給從機，通過Y1輸出端子將運轉信號輸出至從機。
從機改由交流3.7KW變頻電機拖動。選用SVF-EV系列變頻器張力控制專用變頻器（拉絲機專用變頻器）一臺控制放卷電機。從機通過AS電流端口接收主機頻率，通過VSI口接收張力信號。運行信號由主機Y1端子給定
現場控制部分借用原直流調速系統控制柜。將運行信號、調速電位器信號、正轉點動信號、急停信號接入主機。將反轉點動信號同時接入主機和從機。不更改原系統操作方式和習慣，新舊系統實現無縫兼容，現場操作工人對此非常滿意。
四、方案實施

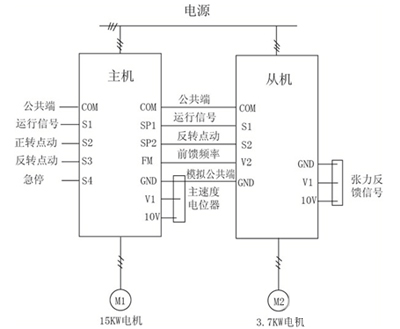

將原操作系統的運行、調速信號、正反轉點動信號、急停信號全部接入主機SVF-EV系列變頻器上。將張力傳感器信號接入到SVF-EV系列變頻器張力控制專用變頻器（拉絲機專用變頻器）上。同時將主機的運行信號、反轉點動、輸出頻率等接入到從機相應的控制端子上。改造原理圖如下所示：
五、調試注意事項
1、在主機正轉點動時。從機必需進行張力調節。否則在開機穿紙過程中，因張力不能調節會造成新紙現象。同時因穿紙是一個連續點動的過程，因此從機不可以設置直流制動，否則在主機第二次點動時，從機有可能還在直流制動，而造成斷紙。
2、主機在開機后必需自動低速運轉，方便工程師調整拆紙機機械部分。因此主機采用主輔通道疊加來給定頻率。
六、總結
該企業在通過使用三科SKI600系列
重載變頻器的改造后，整體的系統運行較以往更為穩定。套印效果清晰明亮，無偏移、重疊現象。比直流調速系統生產速度提高10%，改造后用戶十分滿意。本裝置的改造成功再次證明了三科變頻器具有優良的性能，在行業中得到廣泛應用。
