由于變頻器（VFD）輸出電壓不平衡的特點是電機抖動和轉速不穩定。一般來說，沒有經驗很難確定哪個驅動器有問題。此時可啟動VFD的2hz，用萬用表DC電壓范圍分別測量p-u、p-v、p-w和u-n、v-n和w-n的電壓值。這六個電壓此時會不一樣，電壓高的會不一樣。以下是IGBT模塊的簡易測量方法
對于IGBT模塊，我們介紹最簡單的測量方法(本專業不這樣測量)，將數字萬用表撥到二極管測試文件，測試IGBT模塊c1、e1、c2、e2之間，以及電網G與e1、e2之間的正向和反向二極管特性，確定IGBT模塊是否完好。以六相模塊為例。取下負載側U、V、W相的導線，使用二極管測試文件，將黑色手寫筆接P(集電極c1)，用紅色手寫筆依次測量U、V、W，萬用表顯示無窮大值；將探頭倒置，紅色探頭接P，黑色探頭測量U、V、W，萬用表顯示值約400。然后將黑色手寫筆連接到N(發射器e2)，用紅色手寫筆測量U、V和W，萬用表顯示值約為400。紅色手寫筆接P，黑色手寫筆測量U、V、W，萬用表顯示無限值。每個階段的正負特征應該是相同的。如果有差異，igbt模塊性能會變差，應該更換。
以下是以一例維修案例
IGBT模塊因散熱不良而損壞。

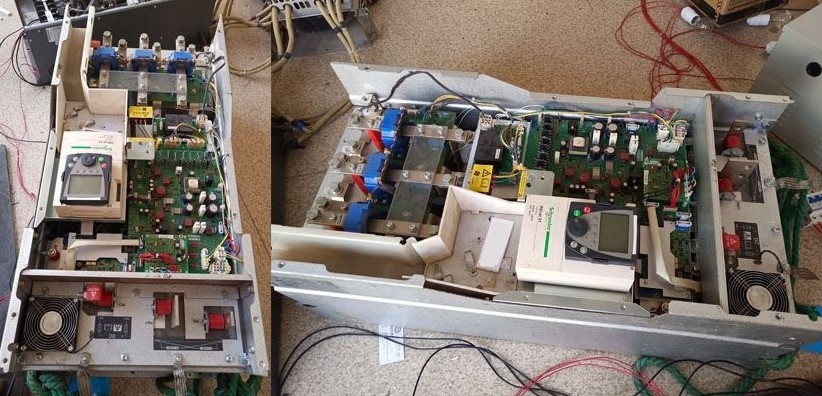

一客戶反映他們的一臺VFD在運行過程中突然爆炸，外部保險絲燒毀。拆卸時，發現VFD的igbt模塊損壞。測試相關板卡后，發現igbt觸發電路損壞，其他板卡正常。拆卸VFD板時，發現電源板和電流檢測板上有大量油污和灰塵。打開VFD散熱器風扇，看到散熱器上沾滿了油漬和雜物，VFD的散熱通道完全堵塞。結論是VFD的IGBT模塊因散熱不良而損壞。
維護過程：首先完全拆卸VFD，拆卸散熱通道散熱器，用氣壓氣體清洗散熱器，清潔VFD內部的所有部件和板。安裝igbt模塊。安裝igbt模塊時，根據模塊要求依次安裝，扭矩適中。修復觸發電路，然后依次安裝其他設備。安裝后，進行靜態試驗。靜態試驗結果良好后，進行通電試驗和負載試驗。通過負載試驗并成功完成維護。
經驗總結:根據幾個VFD模塊在不同型號、不同使用環境下的維護情況，得出VFDigbt模塊損壞的主要原因是使用環境不良，導致門禁卡上的電子元器件損壞，VFD散熱通道堵塞。最容易損壞的器件是穩壓器和光耦合器。檢查驅動電路是否有問題，比較斷電時各觸發端子電阻是否一致。觸發端的電壓波形可以通過接通和斷開來測量。但是，有些VFD不加載模塊就不能打開。此時，在模塊的P端連接一個虛擬負載，以防止模塊在檢查過程中因意外接觸啟動器或其他線路而燒毀。
