上半部分一為電接點壓力表使用方法，下半部分二為遠傳壓力表的使用方法
一， 電接點壓力表實現低壓?jiǎn)?dòng)，高壓停止
1，接線
220伏的變頻器電源接在R和T端子，火線和零線不分順序，電機線接在U，V和W端子，PE端子接地線
380伏的變頻器電源接在R，S和T端子，電機線接在U，V和W端子，PE端子接地線，如果發現電機反轉，只需要把電機線U和V對調一下線子就好了

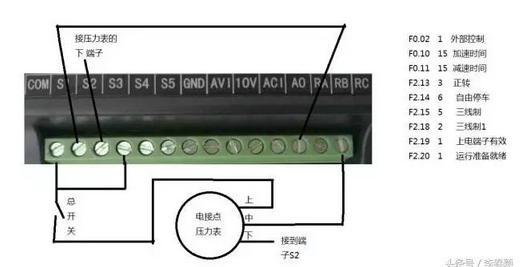

電接點壓力表表盤正對自己，綠色指針撥到壓力下限，紅色指針撥到壓力上限，打開右側接線盒從上到下有四個接線端子，上面三個端子的位置依次為上，中，下。端子S1和RA直接短接，S2接壓力表的下端子，S3直接和COM短接，COM通過開關接到壓力表的上端子，RC接壓力表的中端子，具體參照下圖
注意：圖片右側有對應的參數，調好參數后，關掉電源等面板完全不亮了再上電即可運行，初次使用者按照下面的步驟來完成調試。
2，參數調整
上電后顯示一個0.0到50.0中間的一個數字，數字在閃動代表變頻器在待機狀態，沒運行，把面板上的旋鈕順時針擰到50.0，按黃色按鍵顯示d-00，第二個0在閃，按一下綠色按鈕，第一個0會閃，按5次往上的箭頭直到顯示F0.02，按黃色按鍵顯示0，按往上的箭頭調到1，按黃色按鍵顯示F0.03，按往上的箭頭調到F0.10，按黃色按鍵顯示7.5,按往上的箭頭調到15.0，按黃色按鍵顯示F0.11，按黃色按鍵顯示7.5，按往上的箭頭調到15.0，按黃色按鍵顯示F0.12。
一直按往上的箭頭調到F2.14，按黃色按鍵顯示4，按往上的箭頭調到6，按黃色按鍵顯示F2.15，按黃色按,鍵顯示13，按往下的箭頭調到5，按黃色按鍵顯示F2.16.按往上的箭頭調到F2.18，按黃色按鍵顯示0，按往上的箭頭調到2.按黃色按鍵顯示F2.19，按黃色按鍵顯示0，按往上的箭頭調到1，按黃色按鍵顯示F2.20，按黃色按鍵顯示5，按往下的箭頭調到1。按黃色按鍵顯示F2.21.按住黃色按鍵5秒鐘，直到面板上顯示一個0.0到50.0中間的一個數字。
3 ，使用
調好參數后關掉電源，等變頻器面板完全不亮了再上電。上電后變頻器就會運行。如果不運 行，檢查總開關有沒有閉合，和端子上面的接線是否正確。如果運行中感覺上水量比平時明顯減少，就把電機線U和V對調一下再試。
二，遠傳壓力表實現恒壓供水
1，接線

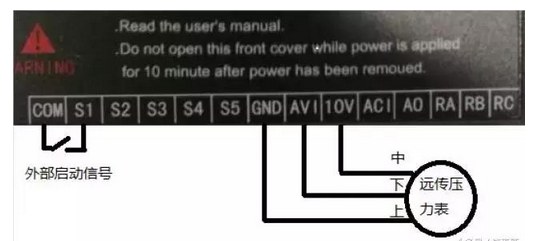

遠傳壓力表最上面的線接變頻器GND端子，遠傳壓力表中間的線接變頻器10V, 遠傳壓力表最下面的線接變頻器AVI。
2，參數設置
1， 上電后顯示一個0.0到50.0中間的一個數字，數字在閃動代表變頻器在待機狀態，沒運行，按黃色按鍵顯示d-00，第二個0在閃，按一下綠色按鈕，第一個0會閃，按5次往上的箭頭直到顯示F0.02，按黃色按鍵顯示0，按往上的箭頭調到1(注意：如果用變頻器操作面板上綠色按鈕啟動，紅色按鈕停止機器，而不是用外部開關或是繼電器啟動停止變頻器則參數F0.02不用調成1，找到參數F0.02,按黃色按鍵，不管顯示0或是1都調成0)按黃色按鍵，面板顯示F0.03，按黃色按鍵，面板顯示0，按按向上的箭頭調成3，按黃色按鍵，顯示F0.04。
2, 按往上的箭頭調到F0.10，按黃色按鍵顯示7.5,按往上的箭頭調到15.0，按黃色按鍵顯示F0.11，按黃色按鍵顯示7.5，按往上的箭頭調到15.0，按黃色按鍵顯示F0.12，一直按往上的箭頭調到F2.19，按黃色按鍵顯示0，按往上的箭頭調到1，按黃色按鍵顯示F2.20
3， 一直按往上的箭頭調到F3.00，按黃色按鍵顯示1010，按往上的箭頭調到1011，按黃色按鍵顯示F3.01,按黃色按鍵顯示0.0，按住向上的箭頭直到顯示30(設置給定的水壓，設置范圍是0-100，通過這個參數調節水壓的高低， 這個參數代表遠傳表量程的百分比，若遠傳表量程是10公斤，對應的這個參數是100，若設置水壓為3公斤，F(xiàn)3.01設置為30，若遠傳表量程是16公斤，對應的這個最大參數還是100，若設置水壓為3公斤，F(xiàn)3.01設置為19).按黃色按鍵顯示F3.02。
4，按住黃色按鍵5秒鐘，直到面板上顯示一個0.0到50.0中間的一個數字。通過以上步驟后變頻器參數設置完成，可以開機工作了。
如果工作后壓力值不符合要求參照以下步驟檢查
變頻器運行后可以通過參數查看目前的反饋壓力，對應的參數為d-11。查看步驟為按黃色按鍵，面板顯示d-00.按向上的箭頭直到顯示d-11，按黃色按鍵，顯示的數值是遠傳壓力表反饋回來的實際壓力值。運行的設定壓力在上面的參數F3.01已經設置好了，舉個例子設置為30，及目標值為3公斤。(變頻器的工作過程為剛開機時反饋值比目標值低，變頻器加速運轉，水壓逐漸升高。當反饋值等于目標值的時候變頻器停止加速，當反饋值大于目標值的時候開始減速。通過查看d11和F3.01這兩個值可以判斷變頻器當前的工作狀態是否正確)返回主界面的話按一下黃色按鍵，當顯示d開頭或是F開頭的時候按住黃色按鍵5秒鐘直到面板顯示數字就可以了
