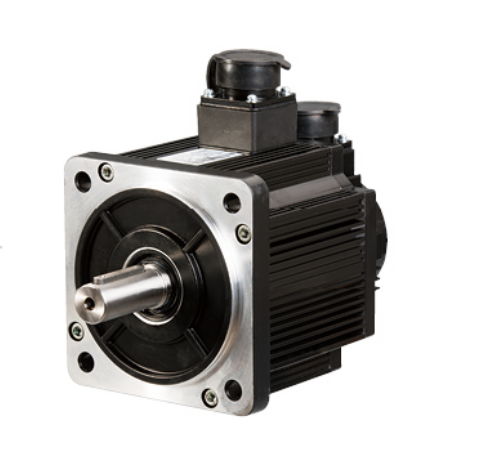

三科130（220v）系列伺服驅動器

生產商：三科杭州變頻器技術有限公司

安裝尺寸

130系列（220V）
						10N.m		15N.m
額定力矩	4 N.m	5 N.m	6N.m	7.7N·m	1000rpm	1500rpm	2500rpm	1500rpm	2500rpm
不帶剎車尺寸(L）	166	171	179	192	213		209	241	231
帶電磁抱閘(L)	233	228	236	249	294		290	322	312
帶永磁包閘(L)	236	241	249	262	283		279	311	301

130系列（220V）
						10N.m		15N.m
額定力矩	4 N.m	5 N.m	6N.m	7.7N·m	1000rpm	1500rpm	2500rpm	1500rpm	2500rpm
不帶剎車尺寸(L）	166	171	179	192	213		209	241	231
帶電磁抱閘(L)	233	228	236	249	294		290	322	312
帶永磁包閘(L)	236	241	249	262	283		279	311	301
產品參數
電機型號	130ST-M04025A	130ST-M05025A	130ST-M06025A	130ST-M07725A	130ST-M10010A	130ST-M10015A	130ST-M10025A	130ST-M15015A	130ST-M15025A
額定功率(KW)	1	1.3	1.5	2	1	1.5	2.6	2.3	3.8
額定線電壓(V)	220	220	220	220	220	220	220	220	220
額定線電流(A)	4	5	6	7.5	4.5	6	10	9.5	13.5
額定轉速	2500	2500	2500	2500	2500	1500	2500	1500	2500
額定力矩(N.m)	4	5	6	7.7	6	10	10	15	15
峰值力矩(N.m)	12	15	18	22	20	25	25	30	30
反電勢（V/1O00r/min)	72	68	65	68	140	103	70	114	67
力矩系數(Nm/A)	1	1	1	1.03	2.2	1.67	1	1.58	1.11
轉子慣量(kg.m2)	0.85x10	0.54x10	1.06x10	1.26x10	1.53x10	1.94x10	1.94x10	2.77x10	2.77x10
繞組(線間)電阻(Ω)	2.76	1.84	1.21	1.01	2.7	1.5	0.73	1.1	0.49
繞組(線間)電感(mH)	6.42	4.9	3.87	2.94	8.8	4.37	2.45	4.45	168
電氣時間常數(ms)	2.32	2.66	2.26	3.8	3.26	2.91	3.36	4.05	3.43
重量	6.2	6.6	7.4	8.3	10.2	10.2	9.8	12.6	11.7
編碼器線數(PPR)	2500
電機絕緣等級	C!ass F
防護等級	IP65
使用環境	環境溫度:-20°C～+50°C  環境濕度:相對濕度<90%（不結霜條件）
